Motor AC lwn Motor DC: Perbezaan Utama, Cara Ia Berfungsi & Cara Memilih

Motor AC dan Motor DC : Perbezaan Teras

Asasnya perbezaan antara motor elektrik AC dan DC ialah jenis arus elektrik yang setiap satunya direka bentuk untuk bertukar kepada putaran mekanikal. Motor AC dijalankan pada arus ulang alik — bekalan yang membalikkan kekutuban pada frekuensi tetap (50 Hz atau 60 Hz bergantung pada standard grid). Motor DC dijalankan pada arus terus, di mana voltan dan arus mengalir secara berterusan dalam satu arah. Perbezaan tunggal dalam bekalan kuasa ini memacu setiap perbezaan hiliran dalam pembinaan motor, kaedah kawalan kelajuan, keperluan penyelenggaraan dan kesesuaian aplikasi.

Kedua-dua jenis motor mematuhi prinsip asas yang sama - undang-undang daya Lorentz, yang menyatakan bahawa konduktor pembawa arus yang diletakkan dalam medan magnet mengalami daya yang berserenjang dengan kedua-dua arah semasa dan arah medan. Tork yang memutar pemutar adalah akibat langsung daripada daya ini yang bertindak merentasi jurang antara komponen pegun dan berputar. Apa yang berbeza antara Motor elektrik AC dan DC ialah bagaimana medan magnet dicipta, bagaimana ia dikekalkan, dan bagaimana ia berinteraksi dengan belitan pemutar dari semasa ke semasa.

Bagaimana Motor ACs Berfungsi

Motor AC elektrik menjana medan magnet berputar dalam pemegun — pemasangan luar pegun — dengan membekalkan arus ulang alik kepada belitan teragih yang disusun di sekeliling lubang pemegun. Dalam motor aruhan tiga fasa, tiga fasa disesarkan pada jarak 120° dalam kedua-dua ruang dan masa, menghasilkan medan yang berputar secara berterusan pada kelajuan segerak. Medan berputar ini mendorong arus dalam konduktor pemutar melalui aruhan elektromagnet; arus teraruh seterusnya mencipta medan magnetnya sendiri, dan interaksi antara kedua-dua medan menghasilkan tork.

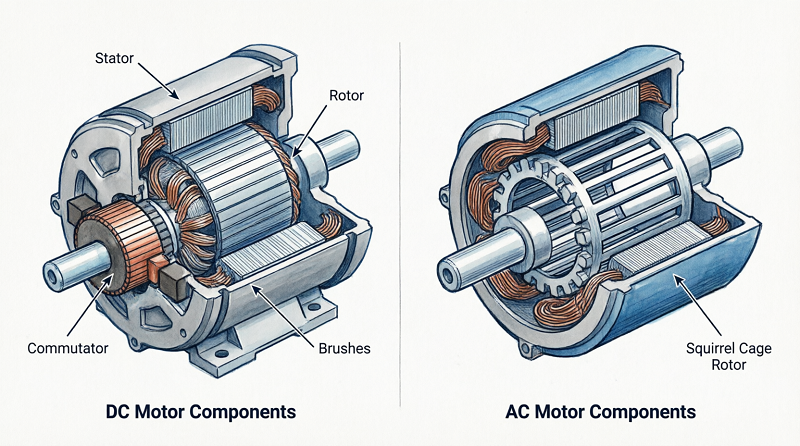

Rotor motor aruhan sangkar tupai — varian yang paling banyak digunakan motor AC elektrik secara global — tidak mengandungi belitan, tiada berus dan tiada sambungan elektrik luaran. Bar pemutar dilitar pintas pada setiap hujung oleh gelang hujung konduktif, dan arus mengalir melaluinya secara aruhan semata-mata. Pembinaan ini menjadikan motor AC sangkar tupai sangat teguh: tiada bahagian sesentuh yang haus selain daripada galas, dan motor boleh berjalan secara berterusan selama bertahun-tahun dalam persekitaran berdebu, basah atau berat getaran dengan penyelenggaraan yang minimum.

Motor AC segerak beroperasi pada prinsip yang berkaitan tetapi berbeza: pemutar dimagnetkan — sama ada oleh magnet kekal atau oleh penggulungan medan teruja secara berasingan — dan dikunci mengikut langkah dengan medan stator berputar, berjalan pada kelajuan segerak tanpa mengira beban (dalam had tork tarik keluar). Motor segerak digunakan di mana ketekalan kelajuan yang tepat diperlukan, termasuk dalam mesin tekstil, kilang kertas, dan sistem pengepam ketepatan.

Cara Motor DC Berfungsi

Dalam berus konvensional Motor DC , pemegun menghasilkan medan magnet pegun — sama ada daripada magnet kekal atau daripada belitan medan yang ditenagakan oleh DC. Rotor, dipanggil angker, membawa konduktor luka yang disambungkan kepada komutator bersegmen. Berus karbon mengekalkan sentuhan elektrik gelongsor dengan komutator, menukar arah arus melalui gegelung angker berturut-turut apabila pemutar berputar. Pertukaran mekanikal ini memastikan bahawa arus angker sentiasa mengalir ke arah yang mengekalkan tork dalam arah putaran yang sama, tanpa mengira kedudukan rotor.

Antara muka berus komutator ialah perbezaan struktur yang menentukan antara motor DC berus dan Motor AC . Ia membolehkan kawalan kelajuan mudah — mengurangkan voltan bekalan atau arus angker secara langsung mengurangkan kelajuan — tetapi memperkenalkan kewajipan penyelenggaraan. Berus haus secara progresif, menghasilkan habuk karbon dan memerlukan pemeriksaan dan penggantian berkala. Pada kelajuan tinggi atau dalam persekitaran berdebu, haus berus memecut dengan ketara. Dalam aplikasi di mana akses penyelenggaraan sukar atau pencemaran menjadi kebimbangan, ini adalah kelemahan yang menentukan.

Motor DC tanpa berus (BLDC) menghapuskan komutator sepenuhnya, menggantikan pensuisan mekanikal dengan penukaran elektronik melalui pengawal khusus yang memantau kedudukan rotor melalui penderia kesan Hall atau pengesan EMF belakang dan menukar arus melalui belitan stator mengikut turutan. Motor BLDC menggabungkan fleksibiliti kawalan kelajuan reka bentuk DC tradisional dengan kesederhanaan mekanikal motor aruhan AC, dan telah menjadi pilihan dominan dalam aplikasi daripada kipas penyejuk komputer dan pemacu tarikan kenderaan elektrik kepada sistem servo industri dan pendorongan dron.

Motor Elektrik AC vs DC: Perbandingan Sebelah

Jadual di bawah meringkaskan pengetua perbezaan antara motor AC dan DC merentasi parameter spesifikasi yang paling relevan dengan keputusan perolehan industri dan komersial.

Kawalan Kelajuan: Perbezaan Praktikal Antara Motor Elektrik AC dan DC

Kawalan kelajuan adalah di mana perbezaan antara motor elektrik AC dan DC menjadi paling penting secara operasi. Dalam motor DC berus, kelajuan adalah berkadar terus dengan voltan angker dan berkadar songsang dengan fluks medan — melaraskan sama ada pembolehubah dengan rheostat ringkas atau pengawal PWM menghasilkan variasi kelajuan yang licin dan luas. Ini menjadikan motor DC sebagai pilihan lalai untuk pemacu perindustrian berkelajuan berubah-ubah sepanjang kebanyakan abad ke-20, terutamanya dalam aplikasi seperti kilang gelek, mesin kertas dan pengangkat kren di mana kelajuan perlu dilaraskan secara berterusan di bawah beban.

Kemunculan pemacu frekuensi pembolehubah (VFD) yang boleh dipercayai dan menjimatkan kos secara asasnya mengubah kedudukan daya saing Motor AC and DC motors dalam aplikasi kelajuan berubah-ubah. VFD menukar bekalan sesalur frekuensi tetap kepada keluaran frekuensi berubah-ubah, voltan berubah-ubah, membolehkan motor aruhan AC berjalan pada sebarang kelajuan merentasi julat yang luas — biasanya 10% hingga 120% kelajuan terkadar — dengan kawalan tork penuh. VFD moden melaksanakan algoritma kawalan vektor atau kawalan tork terus (DTC) yang memberikan tindak balas dinamik setanding dengan pemacu DC, menghapuskan kelebihan prestasi utama yang dipegang oleh sistem DC sebelum ini.

Implikasi praktikal ialah untuk pemasangan industri berkelajuan tetap atau berkelajuan berubah-ubah baharu yang menggunakan bekalan AC tiga fasa, motor aruhan AC berkadar IE3 atau IE4 dengan VFD hampir selalu menjadi pilihan terbaik dari segi ekonomi dan teknikal. Kubu kuat motor DC yang masih ada ialah peralatan mudah alih berkuasa bateri (di mana bekalan sememangnya DC), aplikasi yang memerlukan tork permulaan yang sangat tinggi pada voltan bekalan yang rendah, dan kemudahan warisan di mana infrastruktur DC sedia ada menjadikan pengubahsuaian mahal.

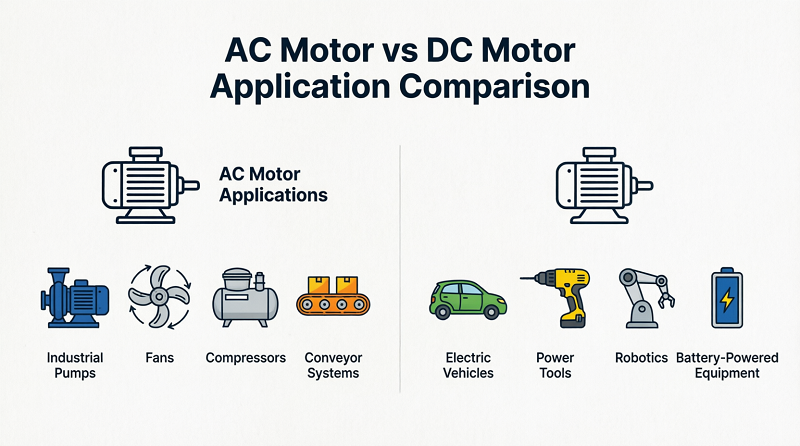

Memilih Antara Motor AC dan DC: Rangka Kerja Keputusan Terdorong Aplikasi

Tiada jenis motor tunggal yang unggul secara universal. Pemilihan yang betul antara Motor elektrik AC DC bergantung pada permintaan khusus aplikasi, bekalan kuasa yang ada, persekitaran penyelenggaraan, dan jumlah kos pemilikan sepanjang hayat perkhidmatan reka bentuk.

Pilih motor aruhan AC apabila:

• Pemasangan diambil daripada bekalan utama AC fasa tunggal atau tiga fasa standard.
• Kitaran tugas adalah berterusan atau hampir berterusan dan persekitarannya keras, basah, berdebu atau meletup — binaan tanpa berus menghapuskan risiko pencucuhan daripada arka berus.
• Output kuasa melebihi 50 kW, di mana motor aruhan AC menawarkan kelebihan kos dan kecekapan yang ketara berbanding reka bentuk DC yang setara.
• Akses penyelenggaraan minimum tersedia — kipas HVAC, pam, pemampat dan pemacu penghantar di lokasi terpencil atau sukar diakses.

Pilih motor DC berus apabila:

• Aplikasi ini berkuasa bateri dan voltan rendah — alatan kuasa, perkakas kecil, alat tambahan automotif dan robotik hobi.
• Tork permulaan yang sangat tinggi berbanding saiz motor diperlukan dan kitaran tugas adalah terputus-putus.
• Belanjawan elektronik kawalan adalah terhad — pengawal PWM ringkas jauh lebih murah daripada pemacu VFD atau BLDC.

Pilih motor DC tanpa berus apabila:

• Aplikasi ini menuntut kecekapan tinggi, ketumpatan kuasa tinggi dan hayat perkhidmatan yang panjang dalam faktor bentuk yang padat — kenderaan elektrik, dron, peranti perubatan dan sistem servo ketepatan.
• Kelajuan dan kedudukan mesti dikawal dengan ketepatan tinggi merentasi julat dinamik yang luas.
• Penyelenggaraan tidak praktikal tetapi kebolehpercayaan adalah kritikal — ketiadaan berus dan komutator menghapuskan mod kegagalan yang paling biasa dalam motor DC.

Dalam amalan, sempadan antara Motor AC and DC motors telah kabur dengan ketara apabila elektronik kuasa telah matang. Motor BLDC yang digerakkan oleh penyongsang tiga fasa yang canggih tidak dapat dibezakan secara elektrik daripada motor AC segerak magnet kekal — perkakasan yang sama boleh diklasifikasikan sebagai sama ada, bergantung pada algoritma kawalan yang digunakan. Perkara yang paling penting ialah sama ada sistem pemacu motor yang lengkap memberikan ciri kelajuan tork yang diperlukan, kecekapan, kebolehpercayaan dan jumlah kos pemilikan untuk aplikasi sasaran.
